近期一位闲鱼用户曝光了疑似英伟达RTX 5090显卡的工程样板照片，令人瞩目的特点是其配备了4组16-Pin供电接口，理论上可提供高达2400W的电力供应。

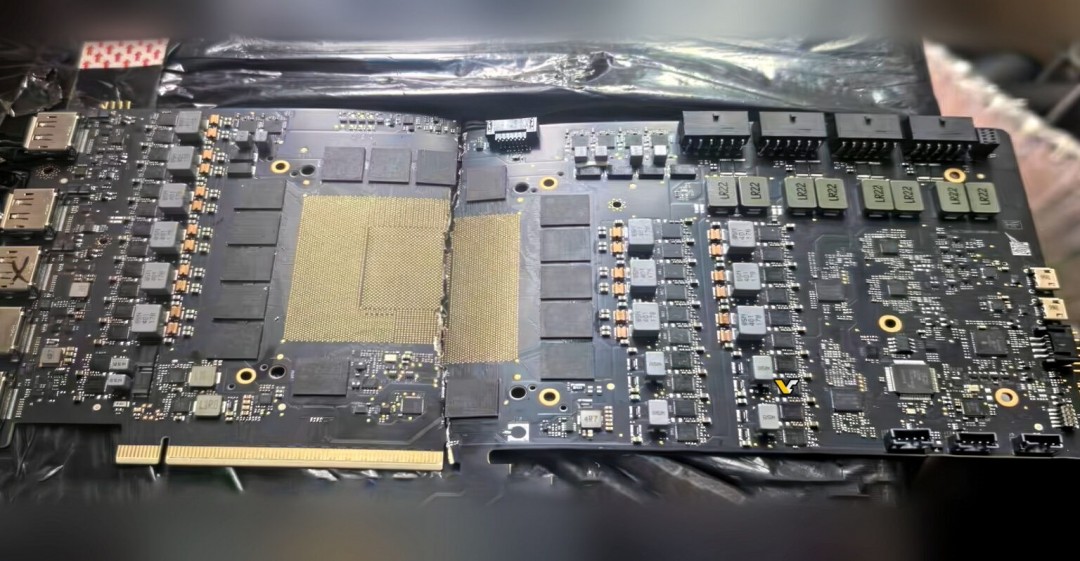

从曝光的PCB照片可以看出，这张显卡的正面布满了密集的VRM组件，右侧两组双倍VRM区域采用了4组12V-2x6的供电配置，这种结构通常用于高功耗的GPU设计。

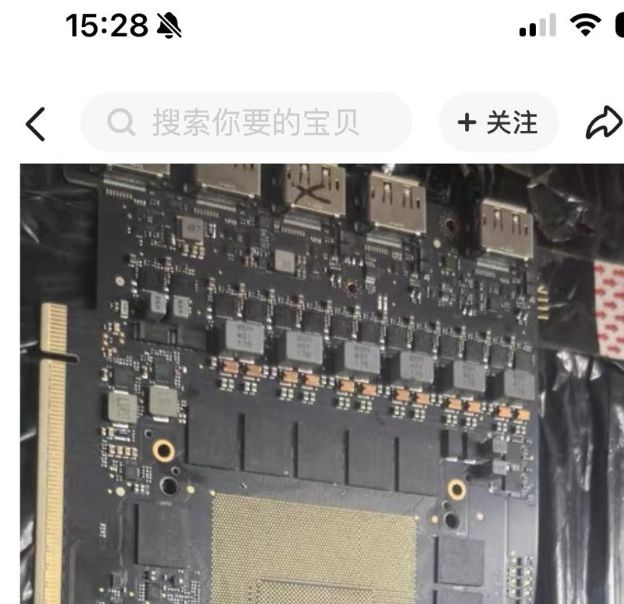

显卡的接口区域包括五个显示输出口。金手指的设计、显存焊盘的分布及显存类型指向GB202 GPU，搭载32GB容量、28Gbps等效速率的GDDR7显存，与目前市售的RTX 5090规格保持一致。
这表明该显卡很可能是RTX 5090的早期工程样板，或者是相关PRO Blackwell GPU的原型。
此类工程样板在项目完成后会被销毁。而这块PCB显然已经遭受了损坏，已无法进行修复。
